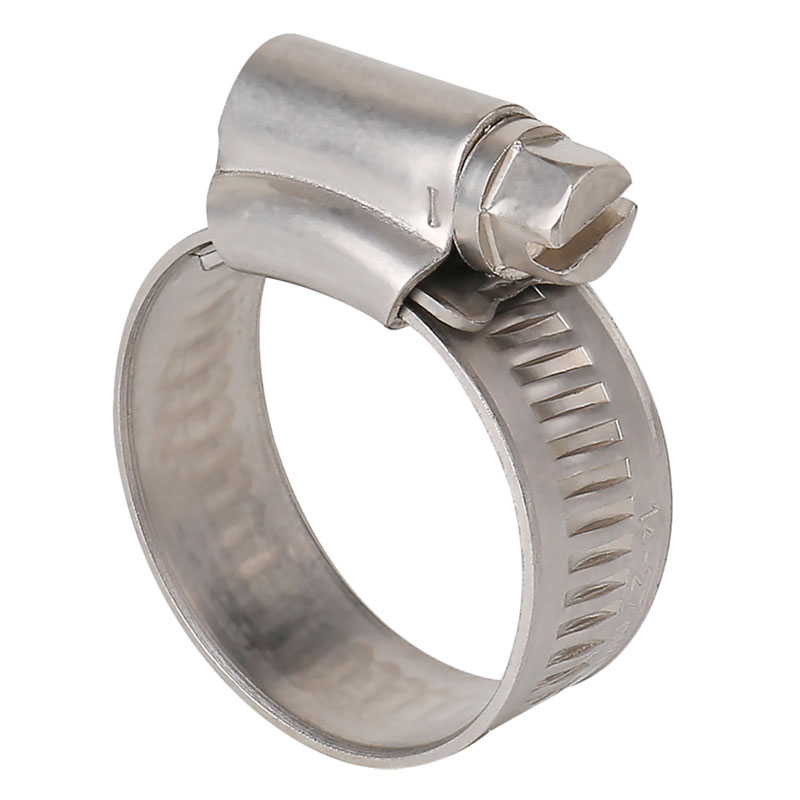

Описание продукта
● Ширина полосы: 9,7 мм и 11,7 мм доступно
● Толщина полосы: 0,8 мм для 9,7 мм полоса / 0,9 мм для полосы 11,7 мм
● Гекс. Винт головки: ширина 7 мм для обеих шланговых зажимов ширины полосы
● В соответствии с стандартом ROHS & DICE, хром (VI) не используется для целей покрытия
● Установка крутящего момента:
● Зажимы ширины полосы 9,7 мм : рекомендуемый крутящий момент установки составляет 3,5 Нм (31 в фунтов).
● 11,7 мм зажимы ширины полосы : рекомендуемый крутящий момент установки:
Список размеров
Размер | Пропускная способность | |
мм | НЕТ | мм |
9,5-12 | 000 | 9.7 |
11-16 | Мм | 9.7 |
13-20 | 00 | 9.7 |
16-22 | 0 | 11.7 |
18-25 | 0x | 11.7 |
22-30 | 1A | 11.7 |
25-35 | 1 | 11.7 |
27-40 | 1x | 11.7 |
35-50 | 2A | 11.7 |
40-55 | 2 | 11.7 |
45-60 | 2x | 11.7 |
55-70 | 3 | 11.7 |
60-80 | 3X | 11.7 |
70-90 | 4 | 11.7 |
85-100 | 4x | 11.7 |
90-120 | 5 | 11.7 |
120-140 | 11.7 | |
140-160 | 11.7 | |
160-180 | 11.7 | |
Доступно больше размеров.
Материал
W1: все в углеродной стали с цинковым покрытием
W4: все в SS304
W5: все в SS316

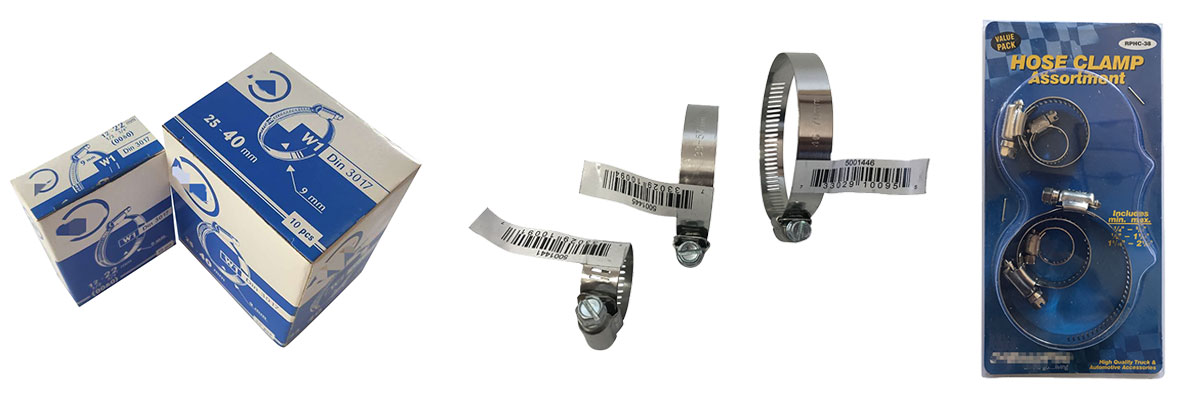

Упаковка
Доступно в массовой упаковке, упаковке из 10, упаковки Blister Card, упаковки с полигбайтом, упаковки и упаковки с клиентом.
