Как выбрать правильный размер зажимов шланга?

Как выбрать размер зажимов шланга?

Размер зажима шланга относится к диапазону их диаметра зажима, который указан как минимальный и максимальный удобный диаметр. Чтобы определить необходимый размер, установите шланг на фитинг или трубу (которая расширяет шланг), измерьте внешний диаметр шланга, затем выберите зажим, который размещает этот диаметр примерно в середине его диапазона.

Убедитесь, что диаметр вашего шланга больше, чем минимальный диаметр зажима и меньше, чем максимальный диаметр зажима. Например, зная, что наш шланг составляет 2 ″, я определил, что диапазон 1 ″ -3 ″ (SAE Size 40)-это зажим, который лучше всего подходит для моего шланга. В то же время также подходят больше размеров, таких как SAE 36,44,48.

Как измерить диаметр шланга?

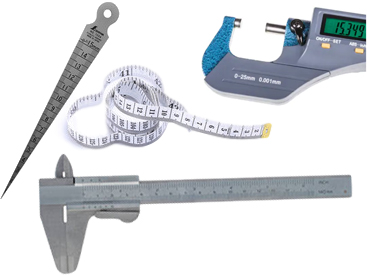

Если есть профессиональные инструменты, такие как микрометровые суппорты, вы можете измерить внешний диаметр шланга в соответствии с инструкциями профессиональных инструментов. При измерении будьте осторожны, чтобы не деформировать шланг без применения давления. Непосредственно измеряйте внешний диаметр (сокращенно как OD), возьмите два измерения под прямым углом друг к другу, а затем возьмите среднее значение. Или измерьте толщину шланга после измерения внутреннего диаметра, внешний диаметр равен внутреннему диаметру, а также в два раза больше толщины трубки.

Для шлангов с соответствующими диаметрами и шланговыми секциями, которые не деформированы с помощью операции резки, используйте оптическое увеличительное стекло с 0,1 мм градами, чтобы пройти два измерения в перпендикулярных положениях, а затем принять среднее значение.

Если шланг не является особенно круглым, когда требуется высокая точность, шланг должен быть установлен на трубе для измерения, чтобы предотвратить деформацию шланга от неточных данных. Если есть только шланг, вы можете измерить окружность (сокращенную как C) шланг с помощью измерительной ленты, а затем использовать формулу D = C/π (π≈3.1415926), чтобы получить внешний диаметр.

Рекомендуемый выбор зажимы шланга

Шланговые зажимы используются для герметизации шлангов и труб. Зажимы для шланга червяков очень популярны, потому что они регулируются, просты в использовании и не требуют специальных инструментов - отвертка, драйвер гайки или гаечный ключ - это все, что необходимо для установки и удаления. Товарищи по шестерне с пленкой/червями с прорезями в полосе, чтобы отрегулировать диаметр зажима на указанный диапазон. Группа может быть полностью выпущена (открыта), поэтому шланговые зажимы могут быть установлены на шлангах и трубках уже на месте.

Стандартные серии зажимов шлангов являются наиболее распространенными и встречаются в транспортных средствах и промышленном применении. Минимальный диаметр зажима составляет 3/8 ', а типичный максимум составляет около 8 7/16 '. У них есть 1/2 'Широкие полосы и 5/16 ' прорези из шестигранной головки. Эти зажимы соответствуют или превышают спецификации крутящего момента SAE.

Мини -серийные зажимы шланга используются с шлангами небольших диаметров и трубками, такими как воздух, жидкость и топливные линии. Минимальный диаметр составляет 6 мм, а максимум можно настроить в качестве вашего NED. Полосы имеют ширину 5/16 ', а винт - это шестигранная головка 1/4 '. Их небольшой размер позволяет устанавливать в ограниченных местах.

Шламки W2 из нержавеющей стали , которые рекомендуются для большинства применений, имеют полосу из нержавеющей стали; Пинт и корпус обеспечивает справедливую коррозионную стойкость. Для хорошей коррозионной стойкости выберите все зажимы из нержавеющей стали SS300 W4 , которые имеют полосу из нержавеющей стали, винт и корпус.

Kingsun Benefit заключается в том, что мы можем настроить все размеры для удовлетворения ваших особых требований.

Доступно больше размеров.
